Межосевое расстояние водяного полотенцесушителя измеряют от центра одной точки подключения до центра другой. У простой боковой схемы это обычно вертикальный размер, у нижней — горизонтальный. Снимать размер по краям труб или по ширине корпуса нельзя: для покупки нужен размер между осями именно той пары подключений, которая будет использоваться.
Если вы меняете старый прибор и хотите сохранить трубы и отделку, начните с замеров, фотографий и монтажного чертежа новой модели.
Какие размеры записать перед походом в магазин
В карточке товара могут соседствовать несколько похожих обозначений. Чтобы не перепутать их, заведите отдельную строку для каждого параметра и везде указывайте единицы измерения.
| Параметр | Что он показывает | Для чего нужен |
|---|---|---|
| Межосевое расстояние | Положение центров выбранных подключений относительно друг друга | Сопоставить новый прибор с существующими выводами |
| Габаритные ширина и высота | Внешний размер корпуса | Проверить место между мебелью, стенами и сантехникой |
| Монтажная глубина | Выступ установленного прибора относительно стены с учётом крепления | Проверить проход, открывание дверей и положение полотенец |
| Присоединительный размер | Обозначение резьбового соединения | Подобрать совместимую арматуру и соединения |
| Расстояния между креплениями | Положение настенных опор | Оценить, получится ли использовать имеющиеся отверстия |
Размер между креплениями не заменяет межосевой размер подключения. Даже если трубы совпали, крепления новой модели могут оказаться в других местах.
Сначала решите, какие соединения останутся на стене
Представьте границу замены: снимается только полотенцесушитель или вместе с ним меняются краны, уголки и переходники? От этого зависит, между какими центрами нужно измерять расстояние.
Если остаются существующие краны, важны оси их выходов, к которым присоединят новый комплект. Если арматура тоже меняется, размер между гайками старого прибора может отличаться от положения самих труб. При наличии эксцентриков особенно важно не принять уже скорректированное расстояние за исходное.
Сделайте общий снимок прибора и два крупных плана соединений. Отметьте на фотографии элементы, которые планируется оставить. Не ослабляйте соединения ради замера и не пытайтесь снимать прибор под давлением. Если оси скрыты отделкой или арматурой, уточните схему с сантехником до покупки.
Как снять межосевой размер: порядок действий
- Найдите две рабочие точки подключения. Ориентируйтесь на фактическую схему старого прибора и план замены, а не на ближайшие видимые трубы.
- Определите центры. Если измерять приходится по корпусу гайки, убедитесь, что её центр совпадает с осью соединения.
- Приложите линейку или рулетку в плоскости замера. Она не должна идти наискосок или огибать выступы.
- Повторите измерение. Запишите результат в миллиметрах, направление замера и точность, с которой удалось прочитать шкалу.
- Сфотографируйте шкалу рядом с соединениями. Дополните снимок записью: например, «между центрами выходов оставляемых кранов — 500 мм по вертикали».
Если подключение боковое
У обычной боковой схемы точки располагаются одна над другой, поэтому измеряют расстояние между их центрами по вертикали. Дополнительно запишите, с какой стороны находятся соединения и насколько они выступают от отделанной стены. Проверяйте чертёж выбранного полотенцесушителя с боковым подключением.
Если подключение нижнее
У двух нижних присоединений обычно нужен горизонтальный размер между центрами. Не переносите его автоматически на ширину корпуса: трубы, стойки и внешние края изделия могут находиться на разных расстояниях. Отдельно проверьте положение нижних выводов относительно стены и предполагаемую высоту установки.
Если схема диагональная или универсальная
Одного расстояния «по диагонали» недостаточно для сравнения с чертежом. Зафиксируйте горизонтальное и вертикальное смещение между точками. У модели с несколькими присоединениями сначала определите допустимую пару патрубков по инструкции, затем сравнивайте соответствующие размеры. Слово «универсальный» не означает совместимость с любым расположением труб.
Что делать, если трудно попасть рулеткой в центры

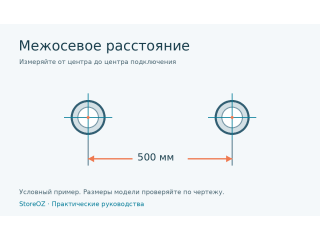

Для двух параллельных круглых выводов одинакового наружного диаметра можно проверить геометрию по краям. При измерении в одной плоскости расстояние между центрами равно просвету между ближайшими краями плюс один наружный диаметр. Другой способ — измерить расстояние между крайними наружными краями и вычесть один диаметр.
Условный пример: просвет — 468 мм, наружный диаметр каждого вывода — 32 мм. Тогда межосевой размер: 468 + 32 = 500 мм. Для проверки расстояние между дальними наружными краями должно составить 532 мм: 532 − 32 = 500 мм.
Этот расчёт подходит только для описанной геометрии. Размеры гаек, декоративных чашек и деталей разного диаметра нельзя подставлять вместо диаметра выводов. Наружный диаметр в миллиметрах также не заменяет обозначение присоединительной резьбы. Если форма соединений мешает надёжному замеру, используйте фотографию и помощь специалиста.
Как проверить новую модель по замерам
Откройте монтажную схему выбранного артикула. Найдите обозначенные центры подключений и размеры между ними. Уточните, относятся ли числа к горизонтальной или вертикальной оси и к какой схеме установки они даны. Переведите значения в одинаковые единицы: 50 см — это 500 мм.
Затем сопоставьте присоединительный размер, ориентацию подключений, положение оставляемых кранов и допустимую монтажную глубину. Проверьте, поместится ли корпус, не перекроет ли он доступ к соединениям и не помешает ли открыванию мебели. Отдельно уточните комплектацию: крепления, уголки и другие элементы могут поставляться отдельно.
Цифры в названии модели помогают различать исполнения, но не заменяют чертёж. У разных производителей порядок размеров и смысл обозначений могут отличаться. Подбор начинайте в каталоге водяных полотенцесушителей, а окончательное решение принимайте по документации конкретного артикула.
Если получилось 497 мм вместо ожидаемых 500 мм
Не делайте вывод, что трёхмиллиметровую разницу можно просто «дотянуть». Сначала проверьте расположение шкалы, повторите замер и убедитесь, что измеряли между нужными осями. Разница может быть связана с погрешностью измерения, положением старой арматуры или реальным несовпадением.
Если расхождение подтвердилось, покажите замеры и схему монтажнику. Допустимость переходников или эксцентриков зависит от конкретных соединений и схемы. Универсального допуска, который подходит всем полотенцесушителям, нет: решение не должно создавать нагрузку на патрубки или нарушать работу системы.
Что отправить для подбора в StoreOZ
Скопируйте этот короткий список в обращение через контакты StoreOZ:
- нужна замена водяного полотенцесушителя; трубы и арматуру планируем оставить либо заменить;
- между центрами выбранных соединений — ___ мм; замер горизонтальный / вертикальный;
- подключение — боковое / нижнее / другое, есть фото общей схемы;
- присоединительный размер — ___ по маркировке или документам; если неизвестен, это отмечено;
- свободное место: ширина ___ мм, высота ___ мм, допустимый выступ ___ мм;
- модель, артикул или ссылка на рассматриваемый товар.
Подбор по переписке не заменяет оценку существующей системы на месте. О типах нагрева и формах читайте в материале о выборе полотенцесушителя для ванной.
Частые вопросы
Межосевое расстояние и ширина полотенцесушителя — одно и то же?
Это разные параметры: первый описывает положение осей присоединений, второй — наружные габариты. Иногда значения близки или совпадают, но рассчитывать на это без монтажного чертежа нельзя.
Можно ли узнать межосевой размер по старым отверстиям в плитке?
Отверстия под крепления показывают расположение опор. Для водяного подключения нужно отдельно измерить центры соответствующих присоединений. Старые отверстия пригодятся для проверки креплений, но не заменят замер труб.
Если между осями 500 мм, подойдёт любой прибор на 500 мм?
Нужно проверить, какой размер обозначен числом 500, какую пару присоединений использует модель, а также резьбу, ориентацию, глубину установки и габариты.
Можно ли заменить полотенцесушитель без переделки труб?
Это возможно при совместимости новой модели с существующими выводами, арматурой и схемой системы. Подтверждение делают по замерам и документации, с учётом условий на месте.
Какой допуск по межосевому расстоянию допустим?
Общего допуска для всех изделий и комплектов нет. Проверяйте монтажные требования конкретной модели и согласовывайте подтверждённое расхождение со специалистом, не стягивая соединения усилием.
Источники и проверка фактов
Материал подготовлен редакцией StoreOZ 27 октября 2026 года. Определение межосевого размера и необходимость отдельной проверки габаритов сопоставлены с рекомендациями производителя «Ника»: выбор полотенцесушителя за пять шагов. Различия схем подключения сверены с руководством производителя «Сунержа»: выбор водяного полотенцесушителя. Числа 468, 32 и 500 мм приведены как учебный геометрический пример и не являются характеристиками товара или допуском производителя.
